Mech-Eye LNX 3D线激光轮廓测量仪及配套软件

Mech-Eye LNX 3D线激光轮廓测量仪及配套软件

合 3C、锂电等行业高精度、高速检测 / 测量需

4K 超高分辨率 清晰呈现物体真实轮廓 X 轴、Z 轴精度更高 更好应对超高精度测量

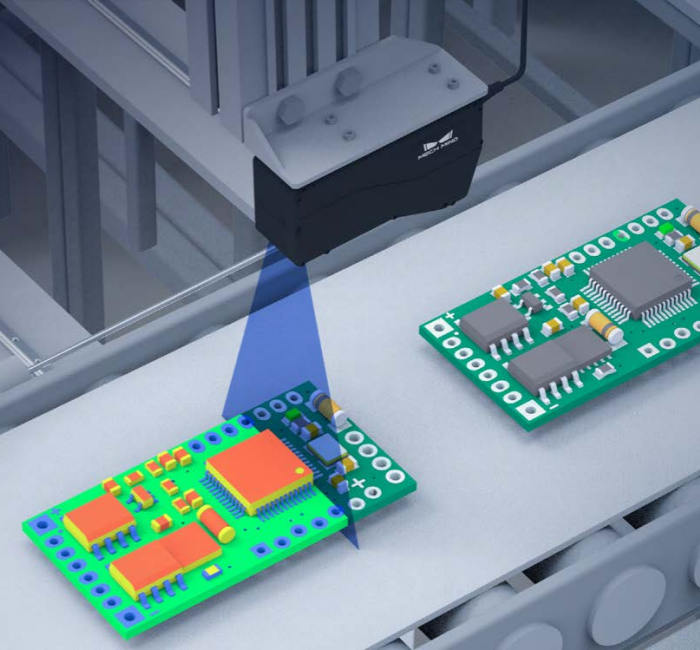

Mech-Eye LNX 系列 3D 线激光轮廓测量仪分辨率高达 4K，最多可为每条轮廓提供 4096 个数据点，有效应对物体表面细微的凹陷、突 起等情况，细致、精确、完整地呈现物体真实轮廓。

X 轴、Z 轴精度更高

更好应对超高精度测量

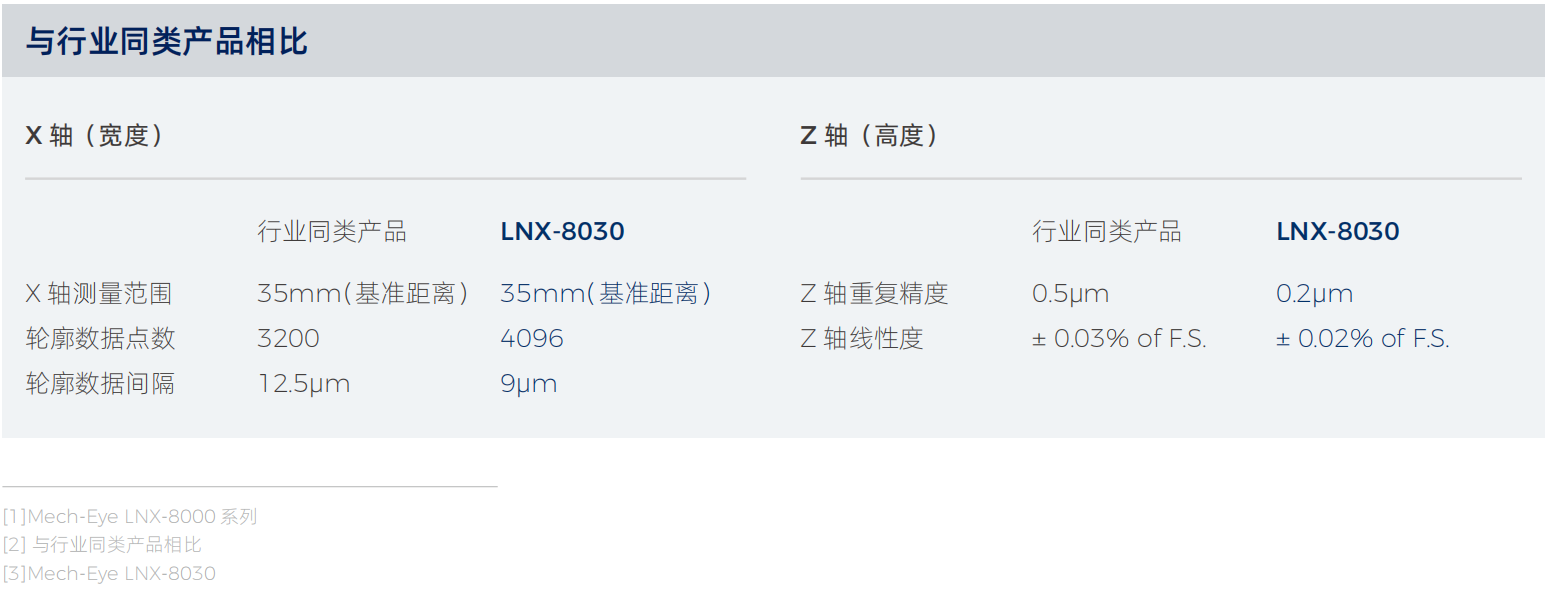

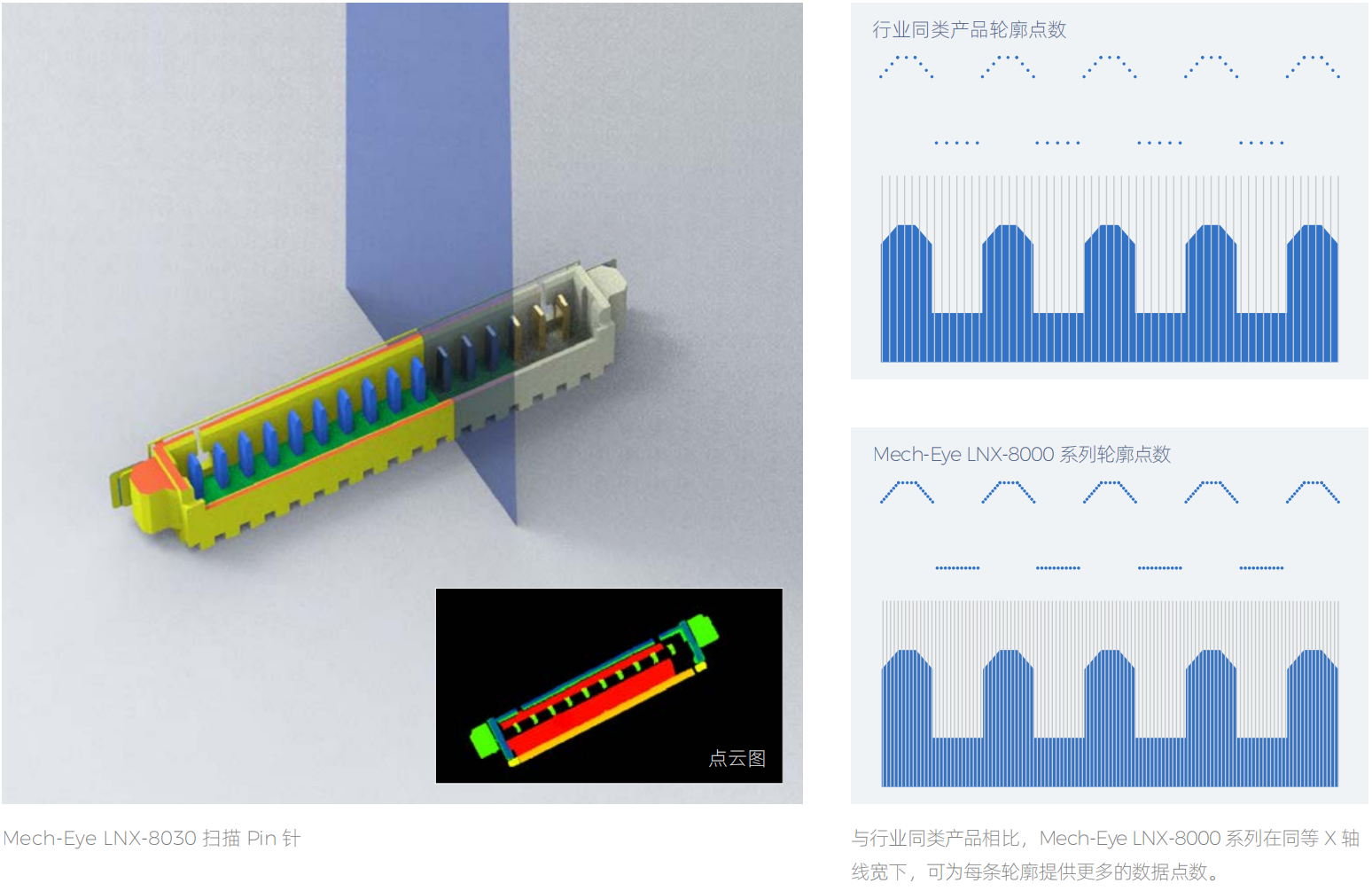

在 X 轴扫描宽度相同的情况下 [2]，Mech-Eye LNX 系列 3D 线激光轮廓测量仪可为每条轮廓提供更多数据点数，更精确地呈现物体细微特征；

同时，Z 轴重复精度高达 0.2µm[3]，线性度 ± 0.02% of F.S.，可实现对物体的超高精度测量。

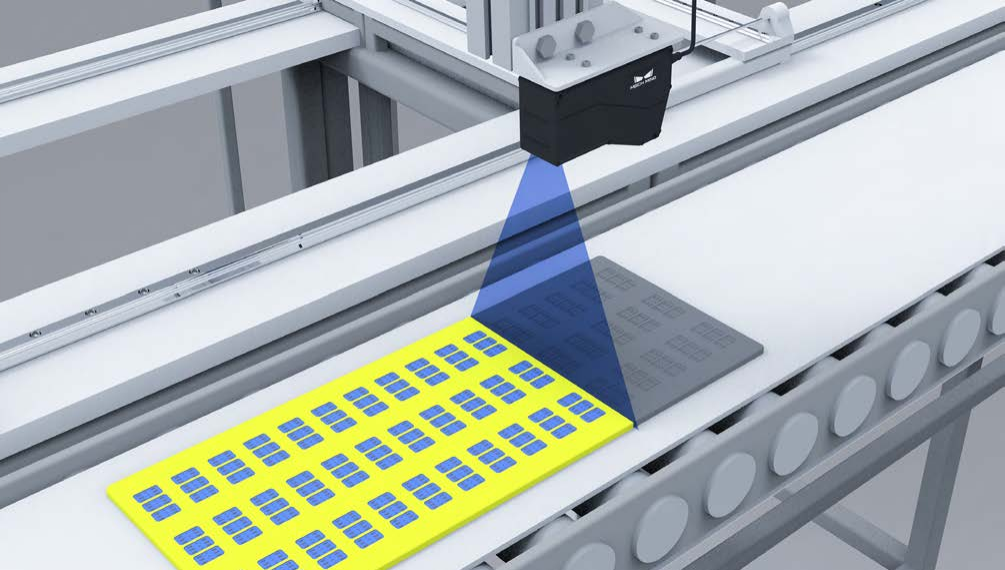

Mech-Eye LNX-8080 扫描 SIM 卡槽，单次可扫描多个工件，产线效率提升 50% 以上，产能显著提升

超高扫描速率 (15kHz)，超大测量范围

支持超高速测量

采用自研先进光学器件及智能算法，Mech-Eye LNX 系列 3D 线激光轮廓测量仪在保持高分辨率和高精度的同时：

● 全画幅扫描速率可达 3.3kHz[1]，满线宽扫描速率可达 15kHz[1]，能够对物体高速输出高分辨率轮廓和高质量点云数据；

● X 轴测量范围可达 430mm[2]，Z 轴测量范围可达 305mm[2]，一次扫描可完成单个大尺寸工件或多个小尺寸工件的测量，大幅提升检 测速度，满足产线高速生产需求。

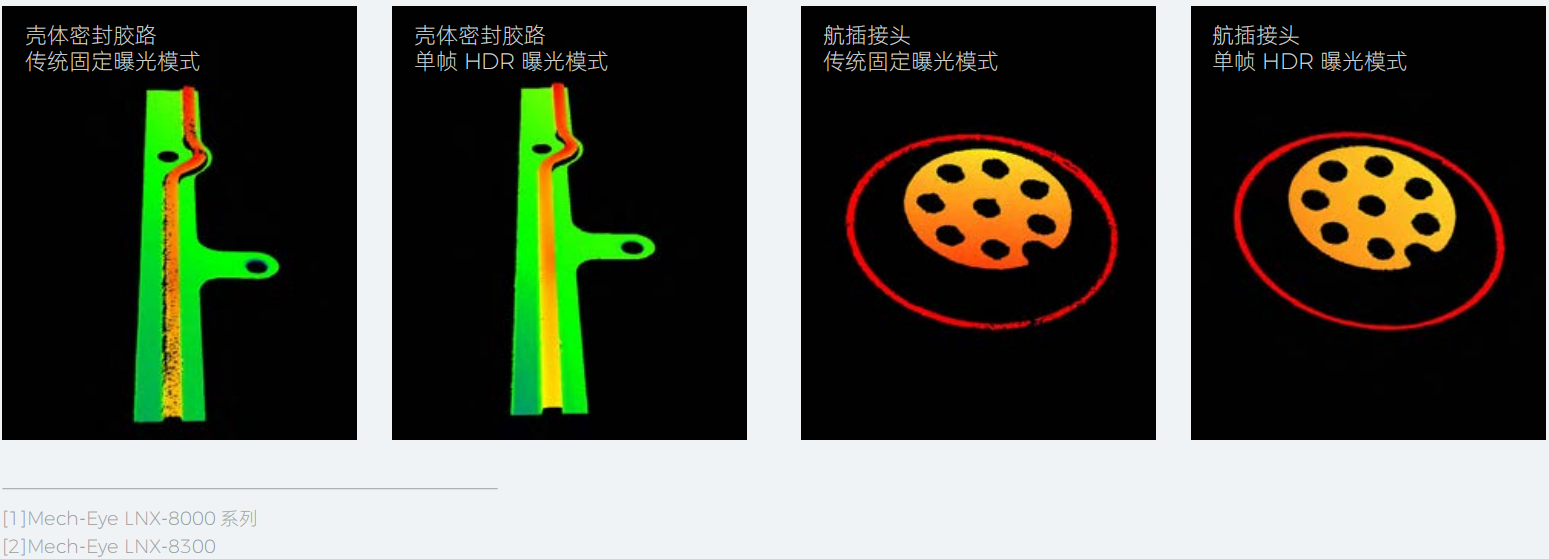

支持单帧 HDR

更好应对各类复合材质（深色和反光）工件

Mech-Eye LNX 3D 线激光轮廓测量仪支持单帧 HDR 功能，单次扫描可同时高精度测量深色 ( 低反射率 ) 和反光 ( 高反射率 ) 表面，实现 高灵敏度和高动态范围，轻松应对各类复合材质的工件。

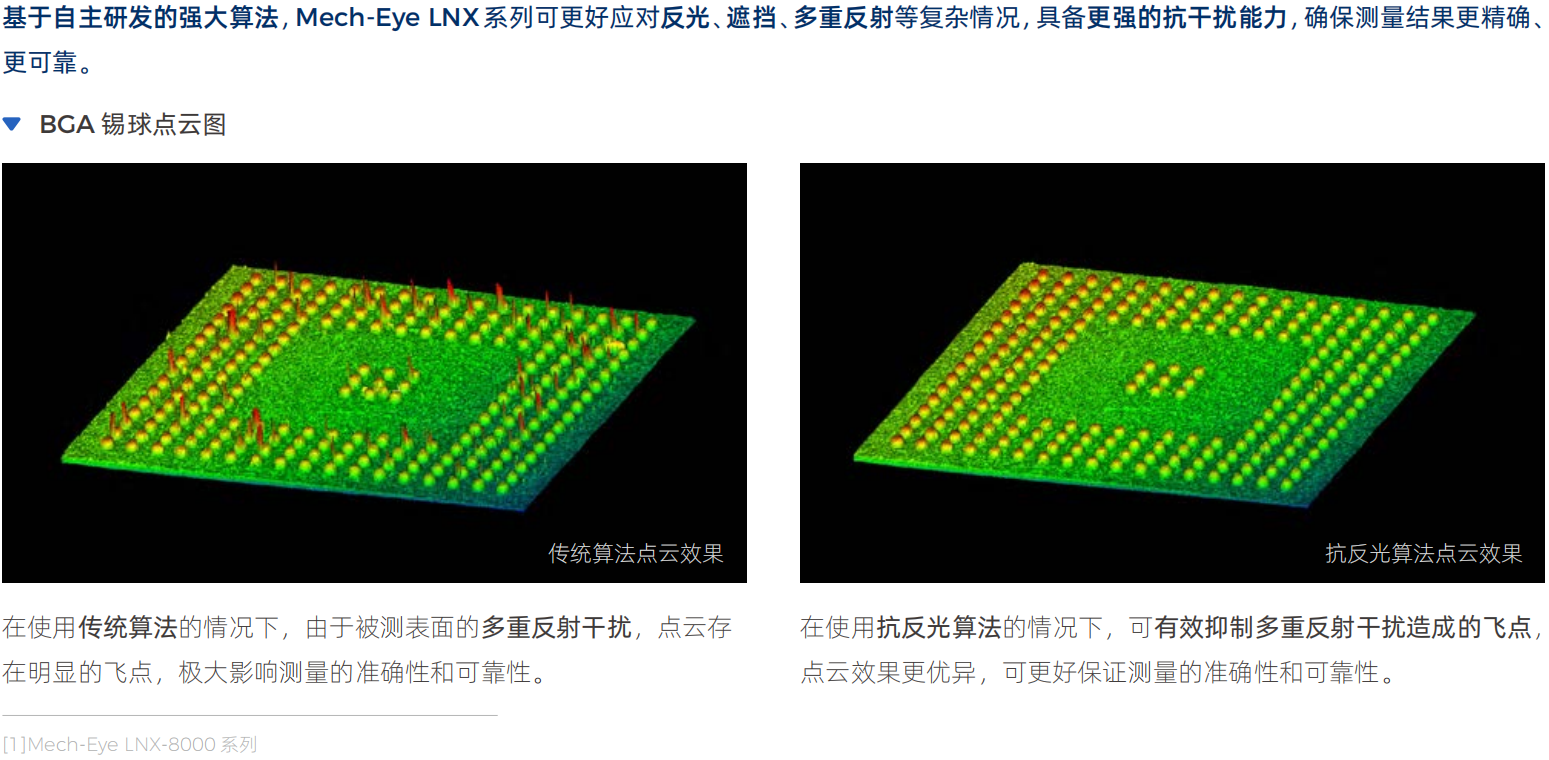

自研先进光学设计及成像算法，抗干扰能力更强

成像效果更优异、更稳定

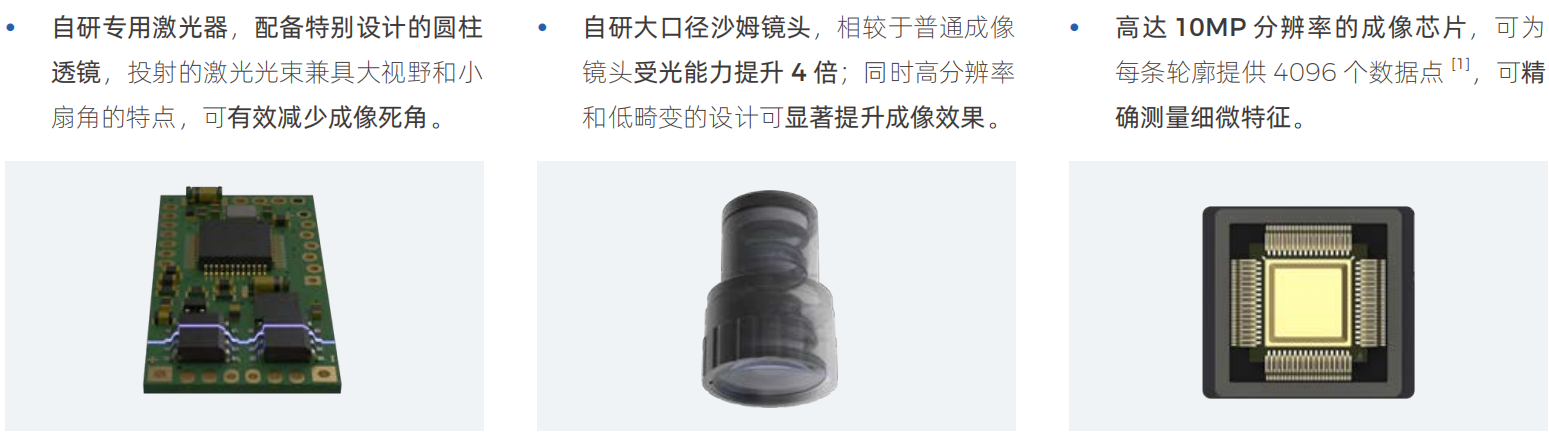

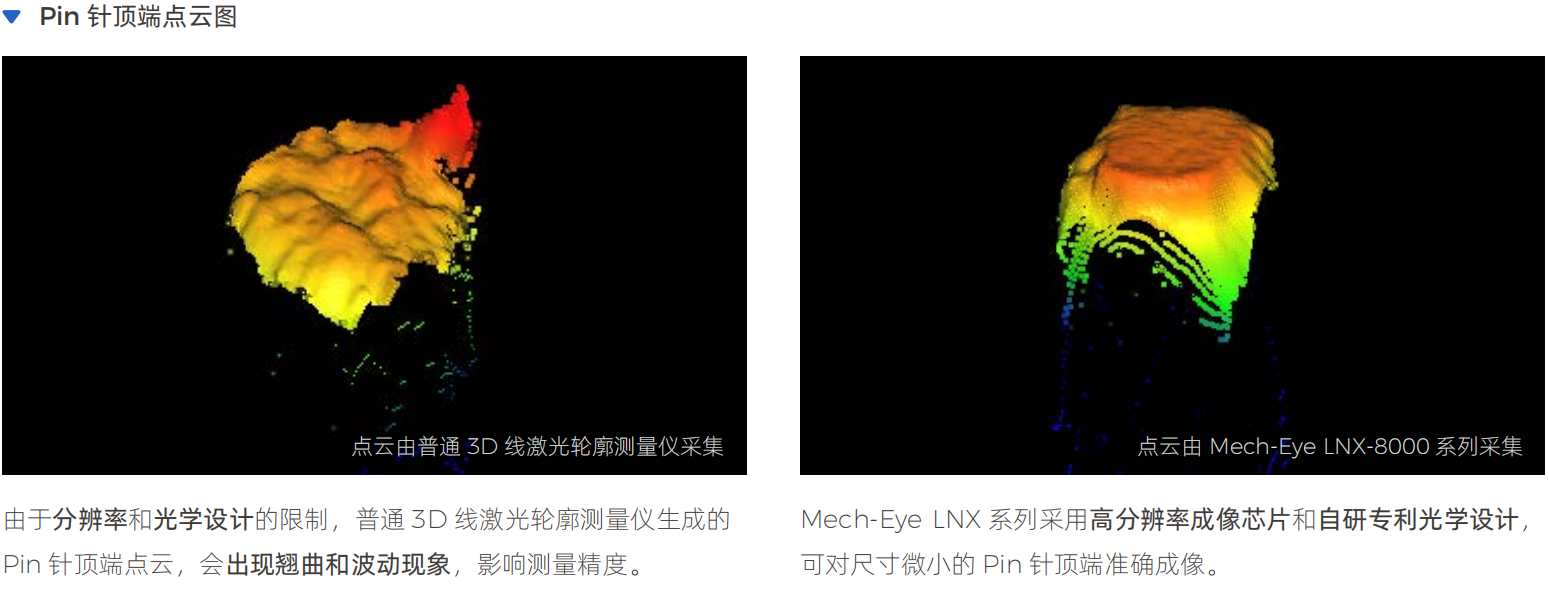

Mech-Eye LNX 系列 3D 线激光轮廓测量仪采用自研专利光学设计，配备自研专用激光器、大口径沙姆镜头以及高达 10MP 像素的成像芯 片，对物体细微特征成像更精确。

开放易用

支持快速部署各类应用

SDK 接口丰富，便于二次开发

Mech-Eye LNX 3D 线激光轮廓测量仪提供丰富的 SDK 接口，支持用户轻松对接各种开发环境和第三方视觉软件，快速部署专属的 检测 / 测量应用。

软件简单易用，部署高效

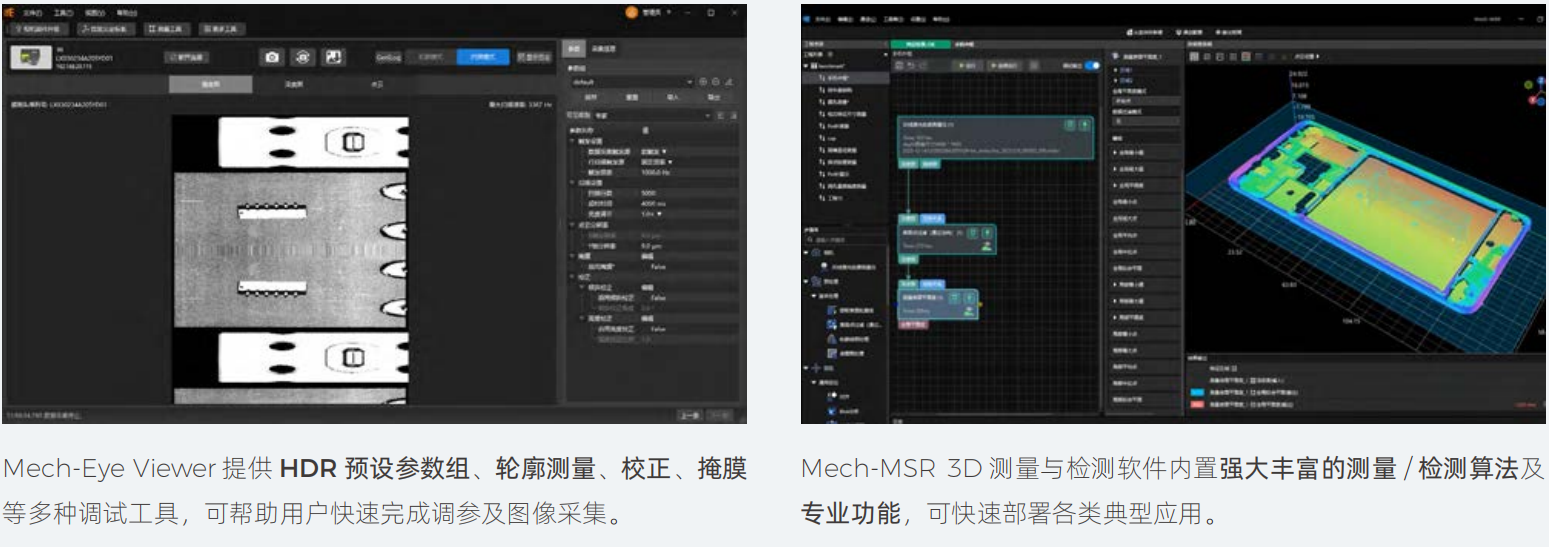

借助 Mech-Eye Viewer、Mech-MSR 等专用软件，用户可快速完成轮廓测量仪的调参、图像采集及视觉工程搭建等步骤，显著降低调试 和交付难度，快速落地检测 / 测量项目。
